# Kennzahlen in der Wertekette
## Lernziele
* Die drei grundlegenden Metriken bzw. Kennzahlen Durchlaufzeit, Verarbeitungszeit als auch %C/A kennen lernen.
* Probleme langer Deployment Durchläufe **verstehen und erkennen** können.
* Den Unterschied zwischen Durchlaufzeiten und Verarbeitungszeit verstehen.
## Technologie-Wertekette
Grundlage stellt das sog. **Lean Manufacturing** dar.
* Prinzipien und Theorien
* Wertekette als „Folge von Aktivitäten, die eine Firma vornimmt, um eine Kundenanforderung zu erfüllen“ \[7] Voraussetzungen für schnelle Durchlaufzeiten: reibungsloser und gleichmäßiger Arbeitsfluss
\[7] K. Martin, M. Osterling, Value Stream Mapping: How to Visualize Work and Align Leadership for Organizational Transformation, McGraw Hill, 2013
**Technologie-Wertekette:** Prozess der ein Geschäftsziel in einen durch Technologie unterstützten Dienst wandelt.
* Begin: Arbeit in der Entwicklung / Backlog aufnehmen
* Entwicklung: Implementierung von Code, Commit in eine Versionsverwaltung, von wo aus, jede Änderung gebaut und mit dem Rest der Anwendung integriert und getestet wird
* Wertschöpfung: Entsteht erst, wenn die Dienste produktiv laufen
Für eine zügige Wertschöpfung...
* muss die Entwicklung in einem schnellen Flow liefern darf Deployment weder Chaos, Ausfälle noch Probleme verursachen
## **Durchlaufzeiten**
* Da für den Kunden relevant, sind Durchlaufzeiten meist im Fokus von Prozessoptimierungen
* Verhältnis von Verarbeitungszeit zu Durchlaufzeit ist wichtige Kennzahl für Effizienz
* Kurze Verarbeitungszeiten bedeuten kürzere Wartezeiten
## **Klassische Deployment Durchläufe**
* Wochen bis Monate
* Lange Laufzeiten erfordern Heldentaten
* Probleme werden erst spät erkannt
* Oftmals mit manuellem Testen und Bestätigungsprozessen verbunden

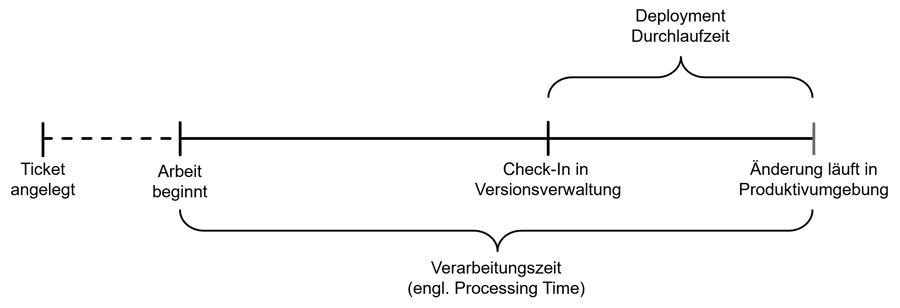

## **Deployment-Durchlaufzeiten**
[](https://github.com/aheil/devops/blob/main/img/devops.03.deplyment_durchlaufzeiten.png)
* Deployment Durchlaufzeiten beginnen mit dem Check-In, enden mit dem Deployment und
* sind Teil der Verarbeitungszeit.
## **Kurze Deployment-Durchlaufzeiten**
* Entwickler erhalten schnell und fortwährend Feedback zur Arbeit
* Konsequenz: Schnell und unabhängig
* Implementieren
* Integrieren
* Validieren
* Deployen
* Notwendig
* Modulare Architektur
* Saubere Kapselung
* Loose gekoppelte Komponenten
> **Konsequenz**: Fehler bleiben überschaubar, können schnell eingegrenzt werden und verursachen keinen globalen Schaden.
***
{{6}}
***
## Qualitätsmetrik: Complete and Accurate
* Complete and Accurate (%C/A) \[8]
* % the customer can perform a task without having to CAC
* ***C**orrect information that was supplied*
* ***A**dd missing information that should have been supplied*
* ***C**larify information provided that should have been clear*
* D.h. wieviel % der Arbeit kann entlang der Wertekette genutzt werden ohne die erhalten Daten korrigieren, ergänzen oder nachfragen zu müssen
* Bei uns: Wieviel der Arbeit kann im nächsten Prozessschritt genutzt werden, ohne diese zu überarbeiten.
\[8] M. Osterling, K. Martin, Lean Mindset & Behaviours, AMEChicago2012, 2012,

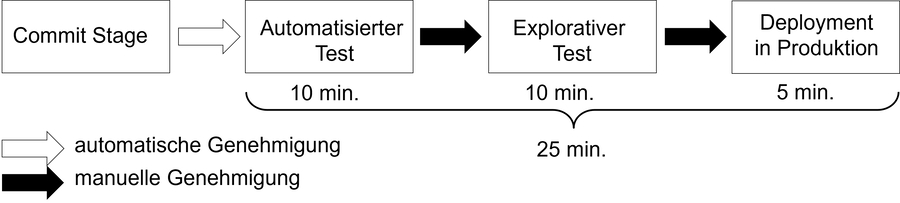

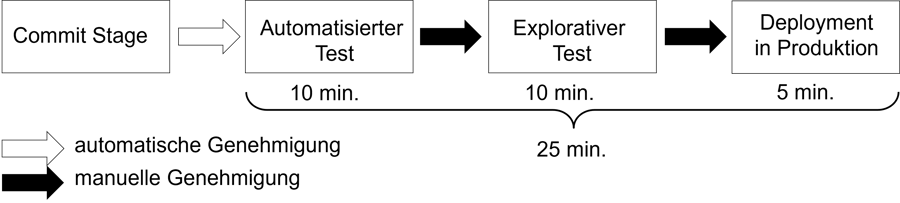

\*\*%C/A am Beispiel \*\*
[](https://github.com/aheil/devops/blob/main/img/devops.03.ac.png)
* Um möglichst schnelle Deployment Durchläufe zu erreichen ist eine hohe %C/A erforderlich
* Wieviel kann ohne CAC getestet werden
* Wieviel kann ohne CAC explorativ getestet werden
* Wie gut kann ohne CAC deployed werden
## 3 Wege
#### Lernziele
* Die drei Wege in DevOps **kennen lernen**.
* Den Nutzen von WIP-Limits **verstehen**.
* Single-Piece Flow kennen lernen und die daraus resultierende Konsequenz **verstehen**.
* **Verstehen** warum viele Übergaben zu langen Deployment-Durchlaufzeiten führen.
* **Verstehen** wie man Flaschenhälse identifiziert und Ansätze kennen lernen, diese zu beseitigen.
* Das Konzept der Verschwendung **kennen lernen** und **verstehen** wie man Verschwendung vermeidet.

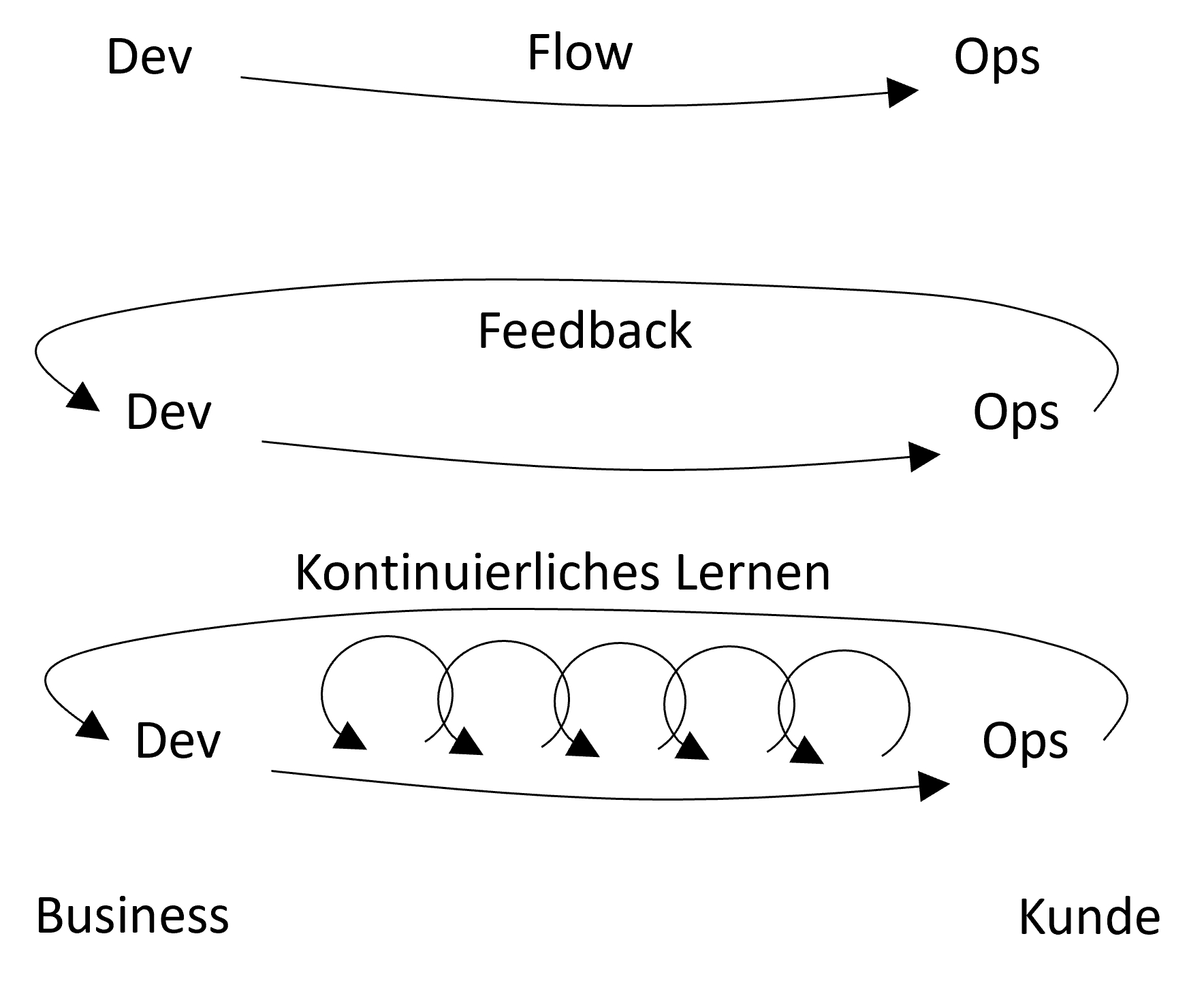

Drei Wege als grundlegende Prinzipien für Verhaltensweisen und Muster in DevOps \[9].
* Flow
* Schnelles und kontinuierliches Feedback
* Kultur des firmenweiten kontinuierlichen Lernens
\[9] G. Kim, K. Behr, G. Spafford , Projekt Phoenix: Der Roman über IT und DevOps , O\`Reilly, 2015

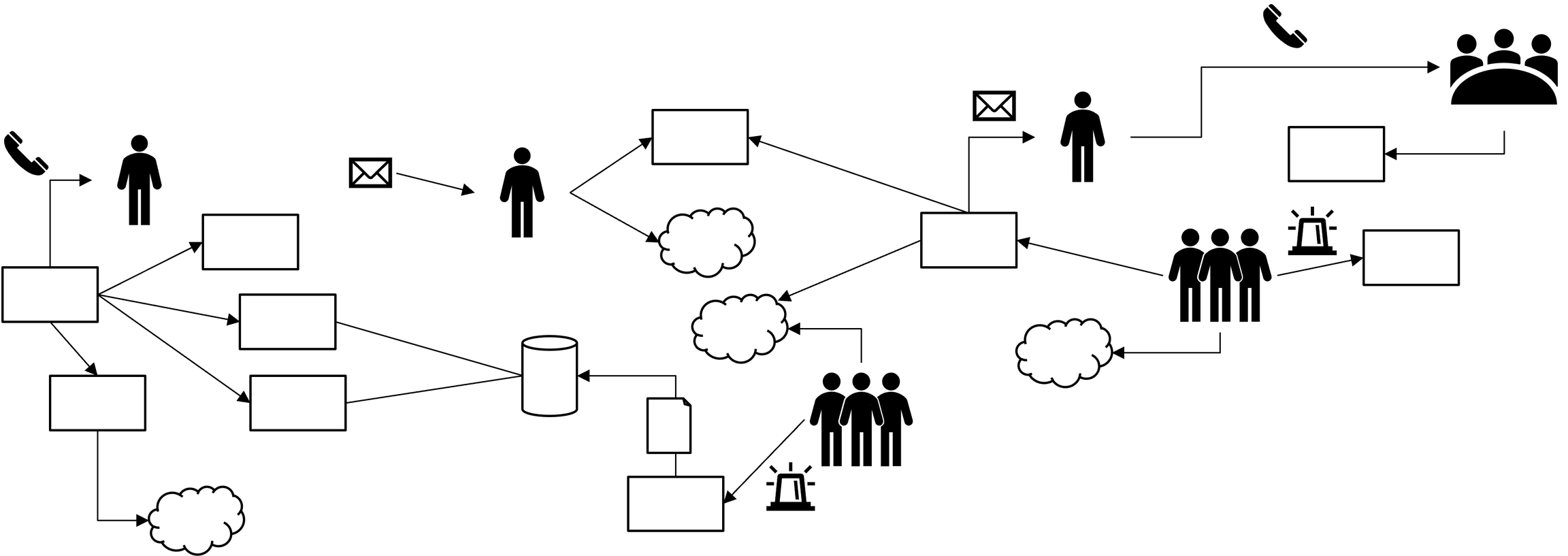

**Arbeit sichtbar machen**
In Technologiewerteketten ist nicht ersichtlich
* Wo die Arbeit stockt
* Wo sich Arbeit stapelt
* Wo Arbeit hin- und her geschoben wird
* Wo Arbeit begonnen aber nicht beendet wird

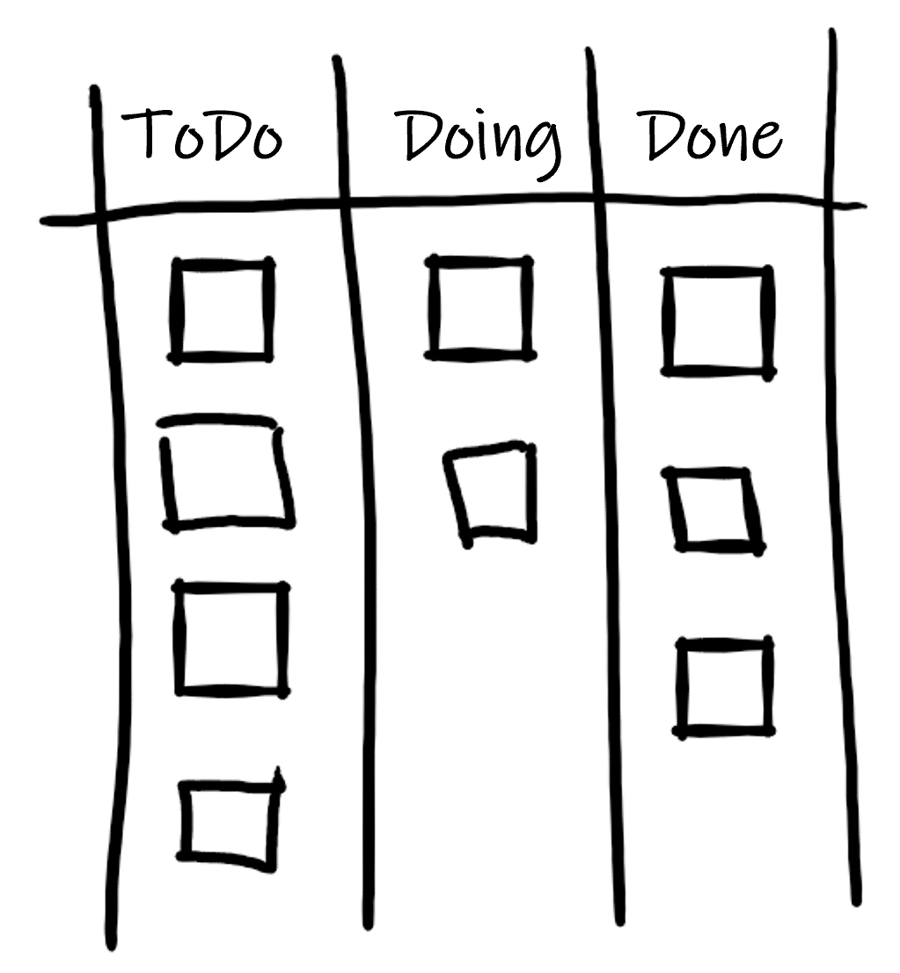

**Lösung**: Arbeit via sog. Arbeitsboards sichtbar machen
* Sprint-Planungs-Boards
* Kanban Boards
[](https://github.com/aheil/devops/blob/main/img/devops.03.board.png)
> Mehr dazu später im Abschnitt Kanban.

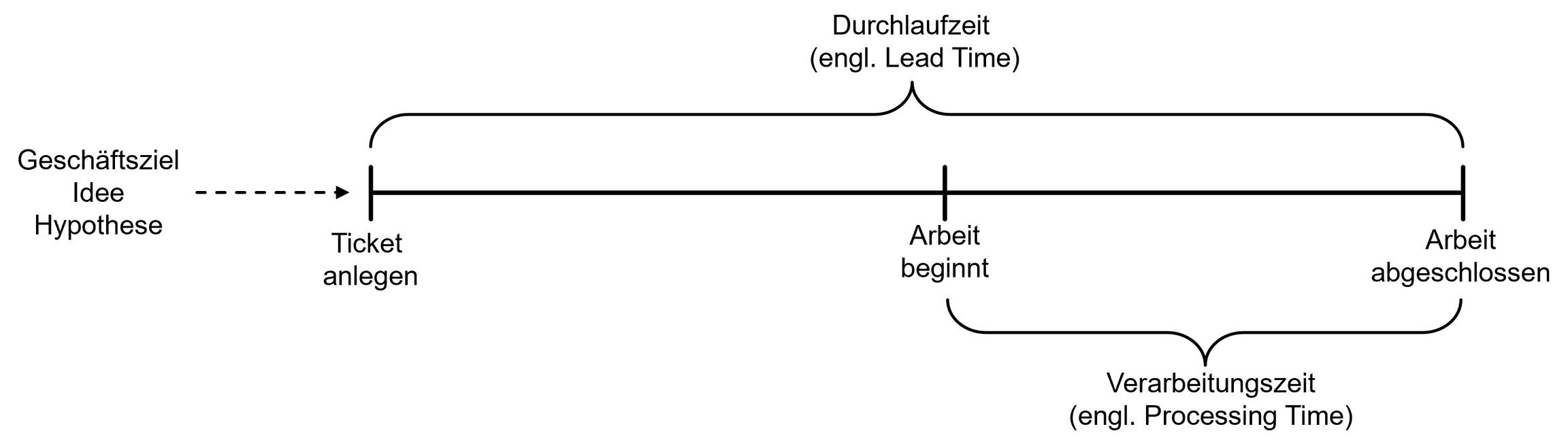

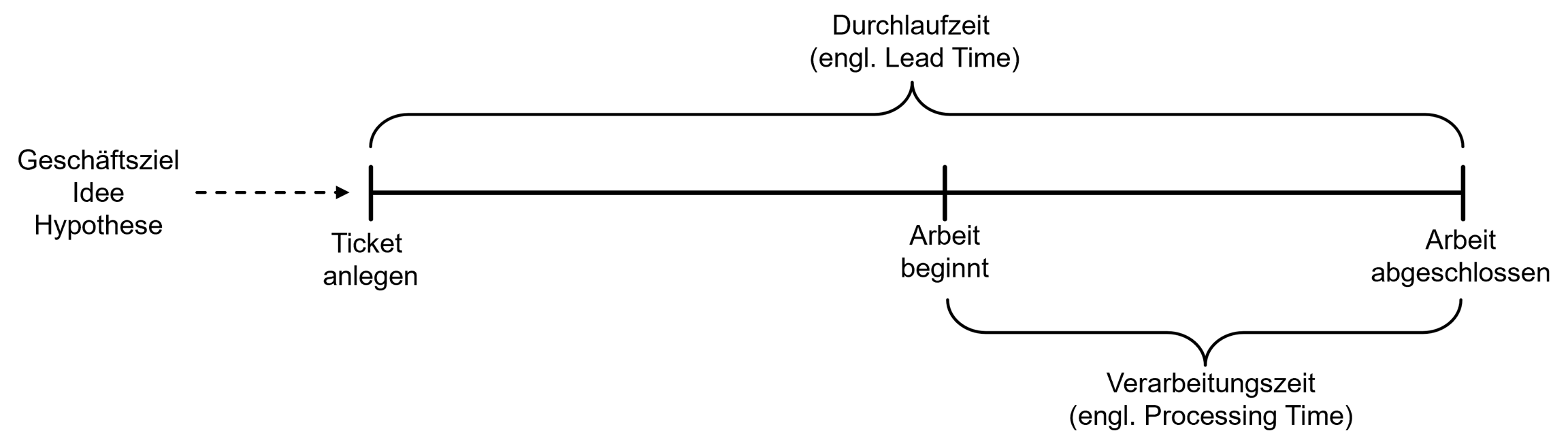

## **Durchlaufzeit**
* Wie bestimmt sich die Durchlaufzeit?
* Wann ist die Arbeit fertig
***
## **Work in Progress (WiP)**
Im Industriellen sind die Arbeiten durch Fertigungsprozesse und Kundenbestellungen geprägt, in der IT oftmals durch dringlichere Aufgaben, der „Priorität des Tages“.
Konsequenz:
* Unterbrechungen
* Multitasking
* Damit verbundene Mehraufwände \[10]
\[10] J.S. Rubinstein, D.E. Meyer, J.E. Evans, Executive control of cognitive processes in task switching. Journal of Experimental Psychology: Human Perception and Performance, 27(4), 763–797, 2001,
## **WiP-Limit**
Work in Progress limitieren:
* Es darf an nichts gearbeitet werden, was nicht zuvor auf einer Karte festgehalten wurde
* Es darf nur an etwas gearbeitet werden, das sich in der Spalte „in Progress“ oder „in Arbeit“ hängt
* Es darf nur eine bestimmte Anzahl Karten in der Sparte „in Progress“ bzw. „in Arbeit hängen“
### **WIP-Limit Konsequenzen**
* WIP-Limits sind wichtige Indikatoren für Durchlaufzeiten \[W1, W2].
* Nichts zu tun trotz voller Spalte „in Bearbeiten“!?
* Was bedeutet das?
* Verlockend, jetzt etwas anderes anzufangen!
* Besser: Herausfinden, warum wir warten und die Ursache beseitigen!
> Stop starting, start finishing.
## **Single-Piece Flow**
* Kleine Batch-Größen
* Lean: Batch-Größen kontinuierlich zu verringern
* Theoretische Untergrenze: Single-Piece Flow

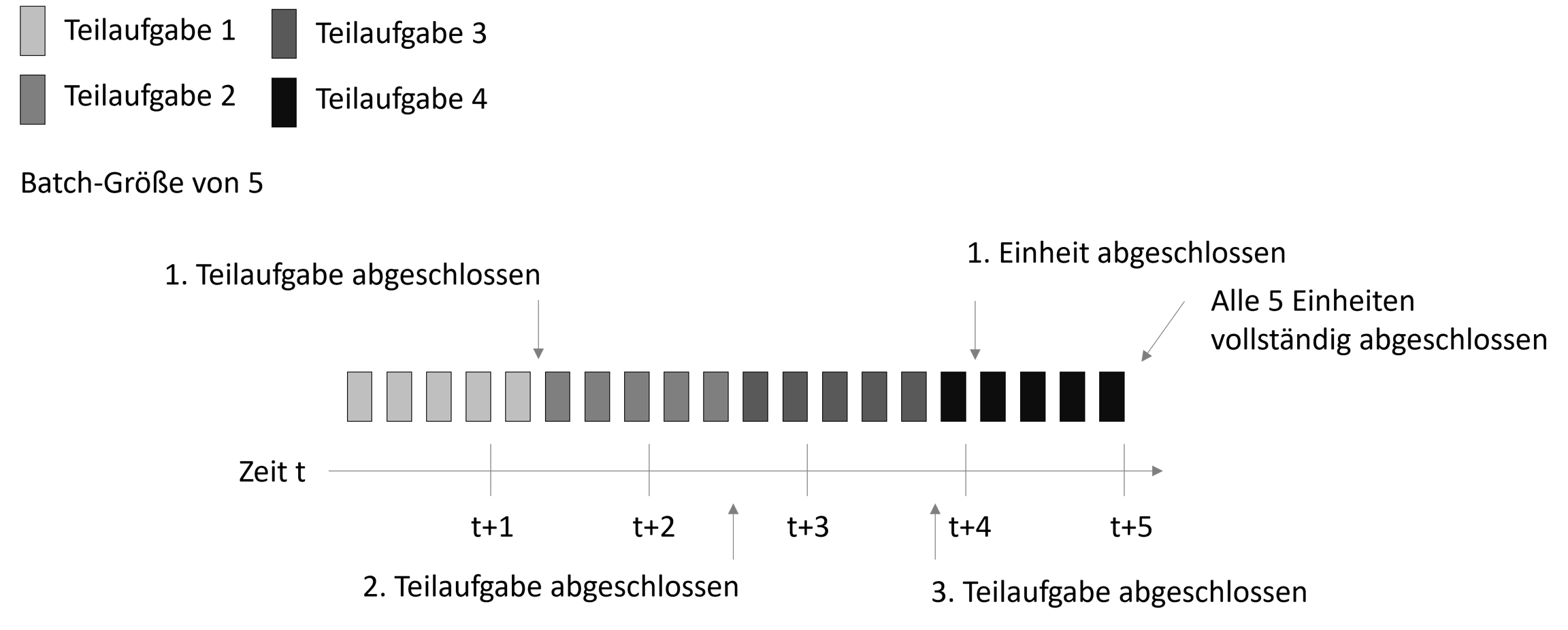

### **Große Batch-Größen**

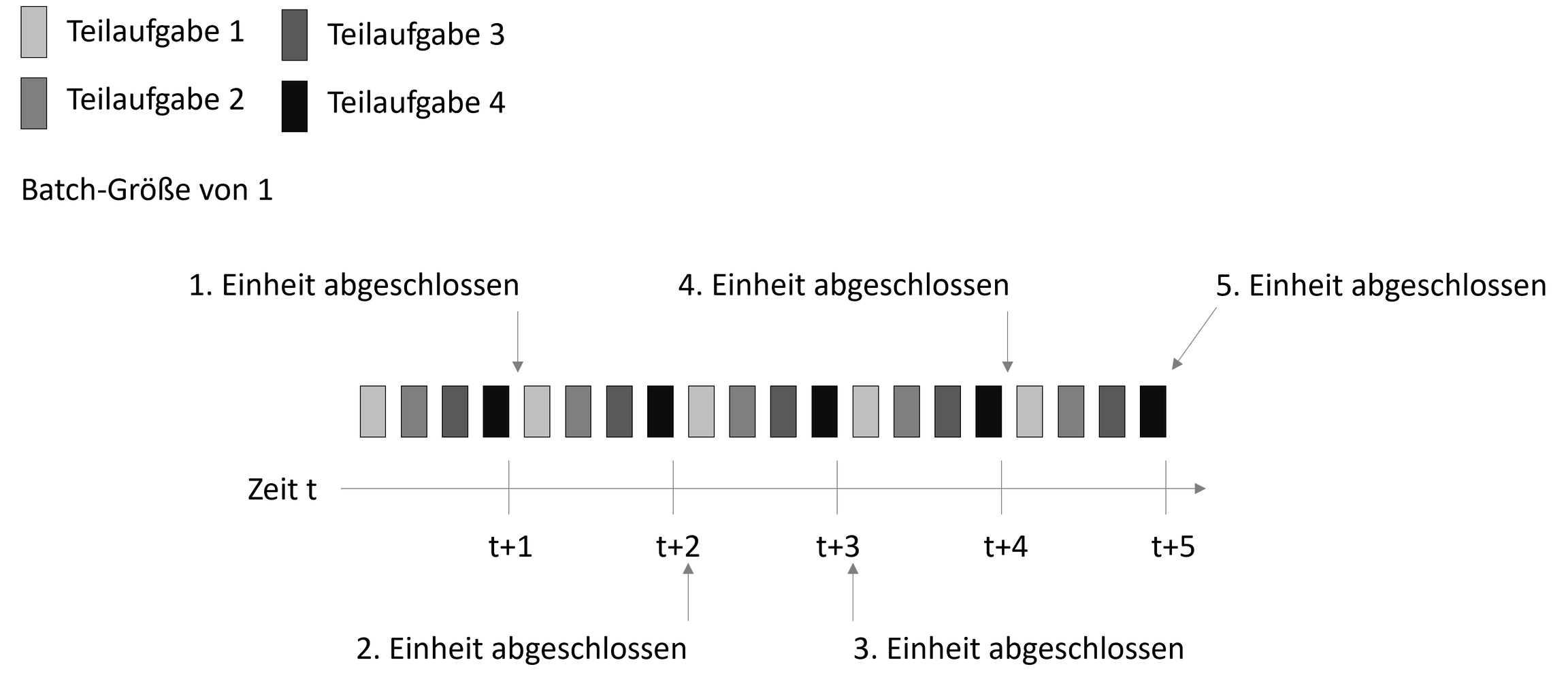

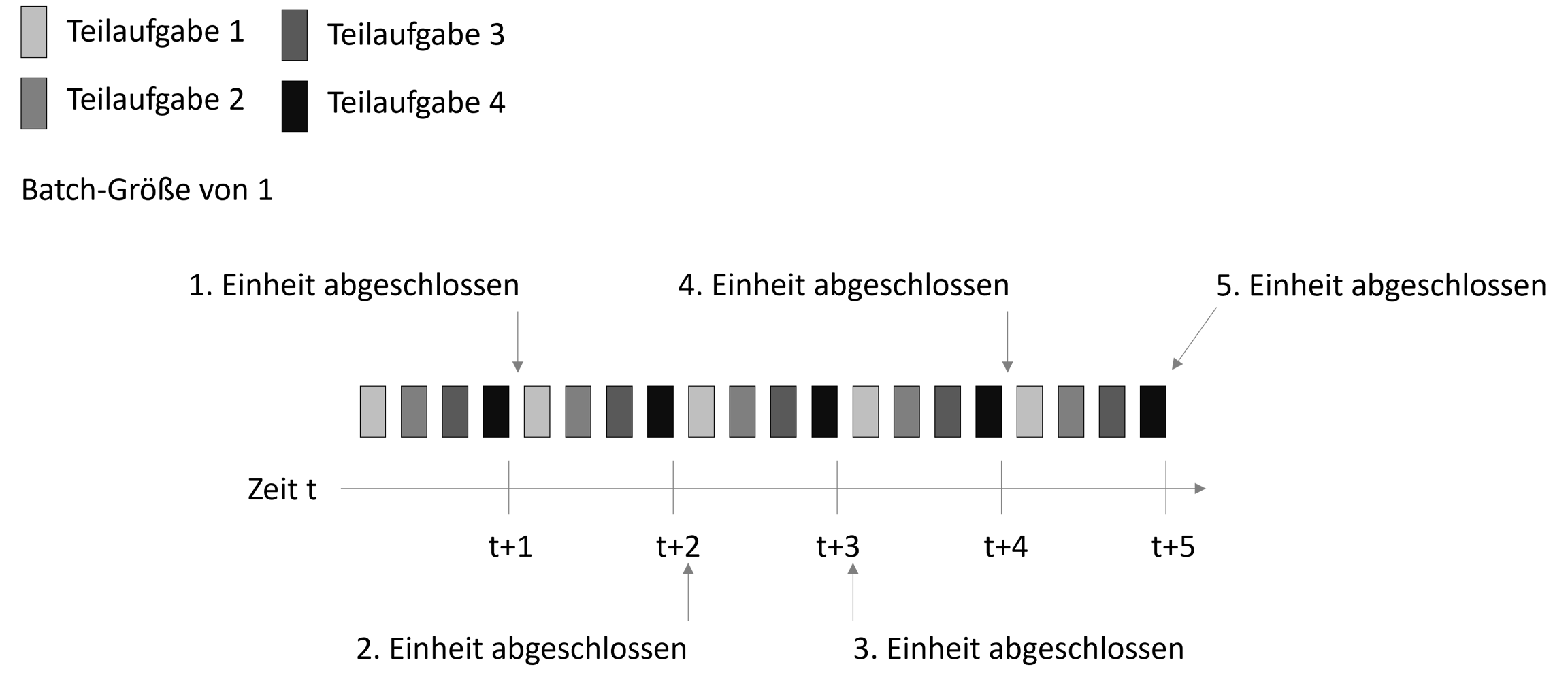

### **Kleine Batch-Größen**
### **Arbeitsschritte**
Wie viele Schritte halten Sie in einem Prozess für realistisch, um Code aus der Versionsverwaltung in die Produktivumgebung zu bringen?
* 1-10?
* 10-100?
* 100-1.000?
Z.B. Umgebungen erstellen, Server einrichten, Auschecken, Bauen, Testen, Administration, Storage verwalten, Netzwerk konfigurieren, Load Balancing, Sicherheitsmaßnahmen, noch mehr Testen, Freigaben…

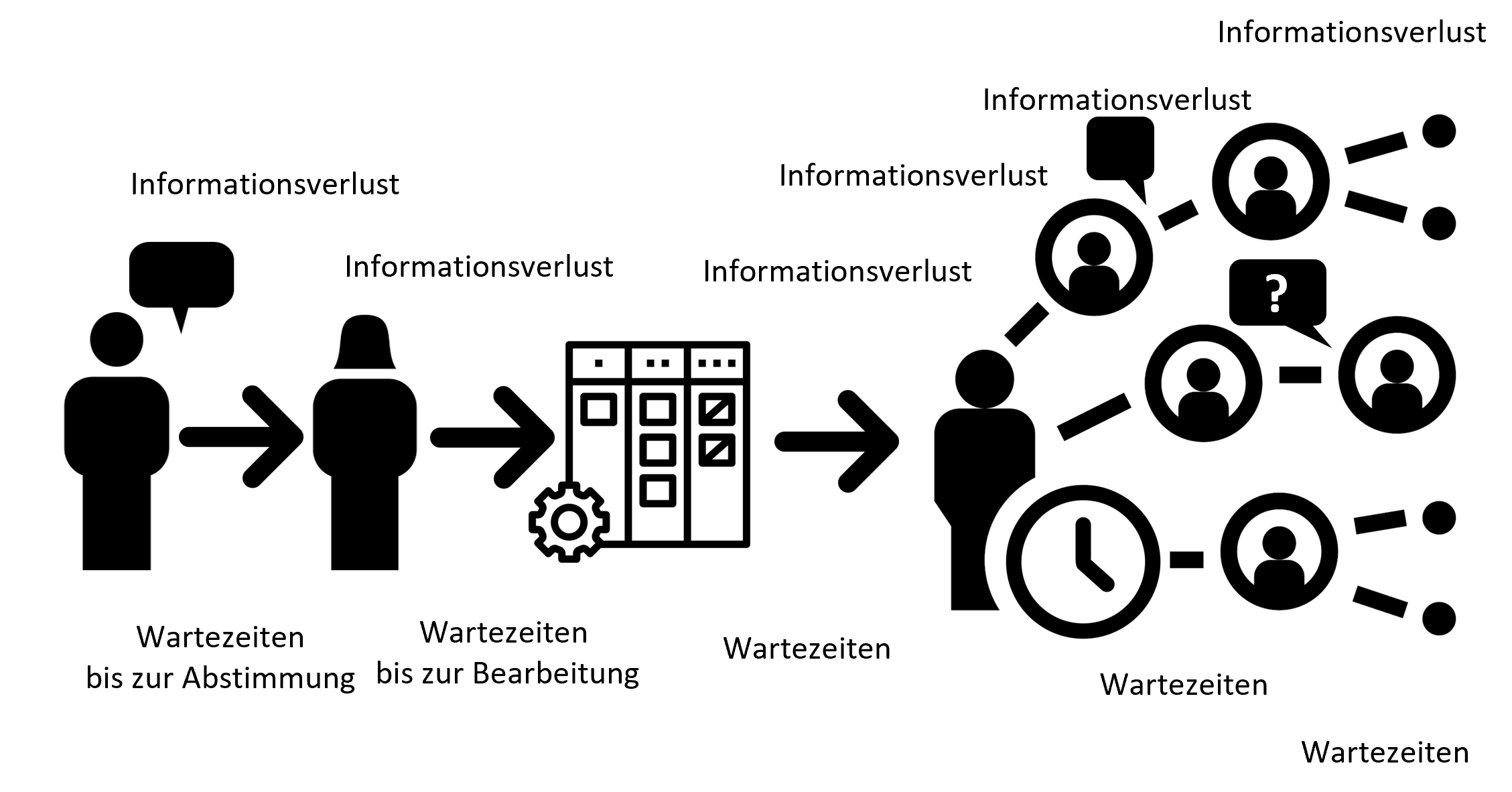

## Übergaben
Bei jeder Übergabe
* Ist Kommunikation erforderlich
* Existiert die Gefahr von Wartezeiten
* Geht Information verloren
> **Problem**: Ressourcen werden in unterschiedlichen Werteketten genutzt
### **Vermeiden von Übergaben**
* Maßnahmen
* Anzahl von Übergaben verringern
* Automatisierung
* Reorganisation der Teams
* Resultate
* Erhöhter Flow durch reduzierte Wartezeiten
* Zeit reduziert, in der kein Wert generiert wird

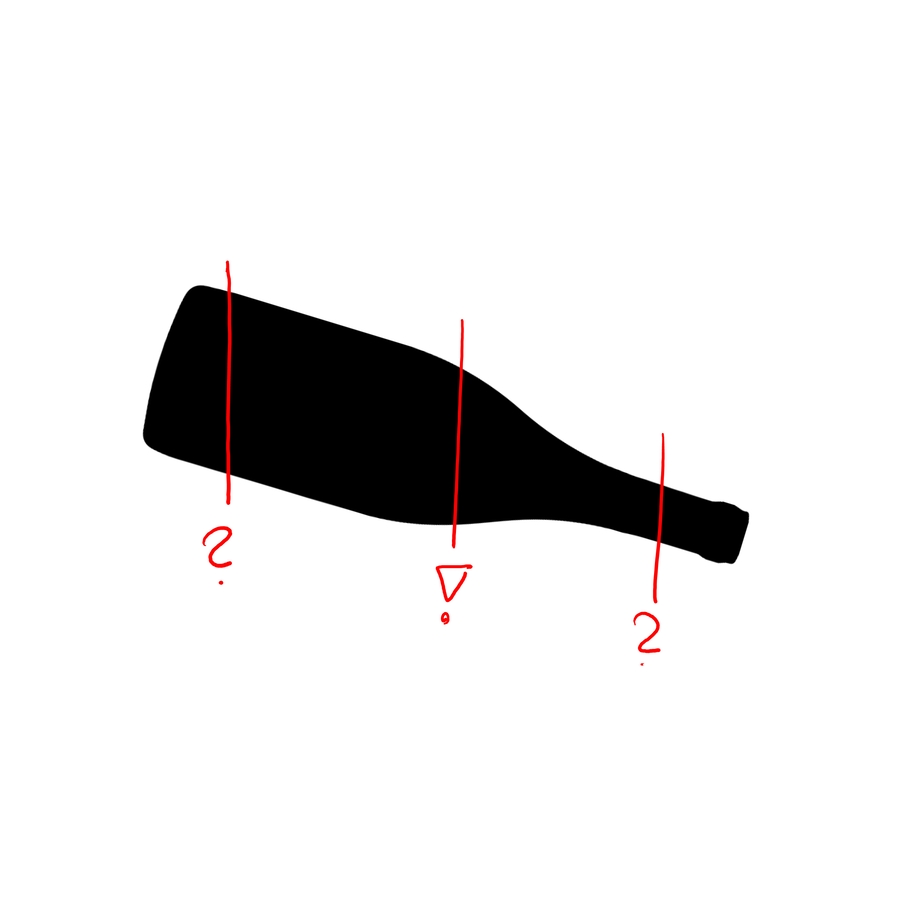

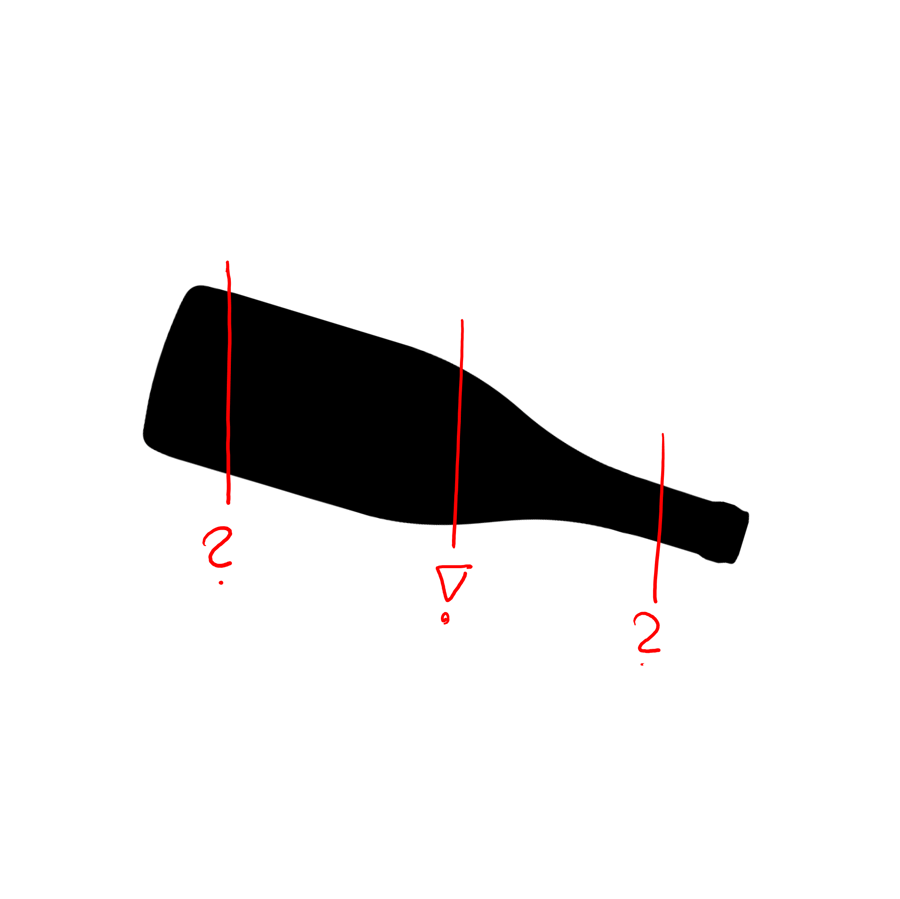

### **Flaschenhälse identifizieren**
* Es gibt in Werteketten **genau eine** Fließrichtung
* Es gibt **genau einen** Flaschenhals
* Optimierungen vor dem Flaschenhals verschlimmern den Rückstau
* Optimierungen nach dem Flaschenhals verschlimmern die Idle-Zeit
-[](https://github.com/aheil/devops/blob/main/img/devops.03.flaschenhals.png)
\*\*Fünf fokussierende Schritte
1. Den Flaschenhals finden
2. Herausfinden, wie der Flaschenhals beseitigt werden kann
3. Alles andere diesen Maßnahmen unterordnen
4. Den Flaschenhals beheben
5. Zurück zu Schritt 1 – jetzt wird es einen neuen Flaschenhals geben
## **DevOps Muster**
Lange Deployment-Laufzeiten folgen oft ähnlichen Mustern:
* Umgebungen
* Deployment
* Testen
* Architektur
### Verschwendung
Verschwendung (engl. waste, jap. Muda 無駄)
Klassisch: Alles wofür ein Kunde nicht bereit ist zu zahlen, oder was er nicht benötigt \[11] Bei uns: Alles was Verzögerung verursachen kann \[12]
\[11] S. Shingo, A Study of the Toyota Productive System: From Industrial Engineering Viewpoint, Productivity Press, 1989 \[12] M. Poppendieck, T. Poppendieck, Implementing Lean Software: From Concept to Cash, Addison-Wesley, 2007
### **Arten der Verschwendung**
* Teilweise erledigte Arbeit
* Zusätzliche Prozesse
* Zusätzliche Features
* Aufgabenwechsel
* Warten
* Bewegung
* Fehler
* Nicht standardisierte oder manuelle Arbeit
* Heldentaten
### Zusammenfassung
* 3 Wege
* Flow erzeugen durch
* Sichtbar machen der Arbeit
* WIP-Limits einführen
* Kleine Batch-Größen nutzen
* Übergaben minimieren bzw. vermeiden
* Flaschenhälse identifizieren und beseitigen
* Verschwendung minimieren
